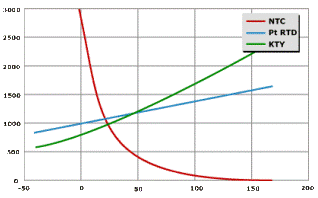

Comparativa RTD, NTC, KTY, TC >> Comparativa

DESCRIPCIÓN:



RTD. Platino de película fina de IDT del platino en un sustrato cerámico Termistor NTC de óxido de metal KTY ® de silicio, titanato de bario Termopares
Rango de temperatura de -196 ° C hasta 1000 ° C Rango de temperatura de -100 ° C a 300 ° C, con tipos especiales a 500 ° C Temperatura de funcionamiento desde -55 ° C a +300 ° C Rango de temperatura de -200 ° C hasta 1800 ° C, dependiendo del tipo de
Característica casi lineal y uniforme a la norma DIN EN 60751 Curva característica no lineal. Np existe norma internacional para las curvas Característica más lineal que termistores NTC en el rango de temperatura de funcionamiento; desviación de linealidad por lo menos 0,6 ° C (con linealización óptima) La normalización internacional de los tipos de termopar
Medición de la temperatura estándar: -70 ° C a +500 ° C Máxima: -40 ° C hasta 1000 ° C Rango de temperatura de medición depende del tipo, rango típico de 200 K Rango de medición de temperatura 200 K, estándar: -55 ° C a +150 ° C Rango de temperatura de medición de -40 ° C hasta 1700 ° C (rango depende del tipo) Necesidad de compensación de unión fría
Deriva de la resistencia nominal: 0,04% después de 1000 horas a 500 ° C Deriva de la resistencia nominal: 0,35% después de 100 horas a 150 ° C Deriva de la resistencia nominal: 0,45% después de 1250 horas a 150 ° C Depende del diseño del termómetro
Precisión según DIN EN 60751, Clase B: ± 0,21% a 100 ° C ± 0,33% a +500 ° C Una precisión típica de ± 1% de resistencia, + / -0,2 ° C en los rangos de temperatura estrecha Precisión media ± 5% de resistencia a la mayor precisión: ± 0,5% Exactitud de la clase de tolerancia 2, dependiendo del tipo de: 2,5 ° C o 0,0075 x I t I cableado con cables de compensación
Señal constante en el rango de temperatura de la sensibilidad, por ejemplo,> 4 ohmios / Grados K ​​para Pt1000 Sensibilidad de la señal de alto, pero sólo para ciertos intervalos de temperatura, mayor resistencia al cambio por Deg. K que Pt RTD o KTY Sensibilidad de la señal de alto, aproximadamente. 15 ohm / K Rangos de Sensivilidad desde µV/Deg K a mV/Deg K, dependiendo del tipo de termopar
Modelos: elelemento básico con los cables de conexión o tiras, los tipos de SMD, y los casos SOT223 TO92 Modelos: epoxi o encapsulación de vidrio; diodo (DO-35), varios modelos de SMD con muchas variantes, para el montaje automático Modelos: Vidrio, SMD y el diodo (DO-35) Termopares con aislamiento mineral o cables desnudos
